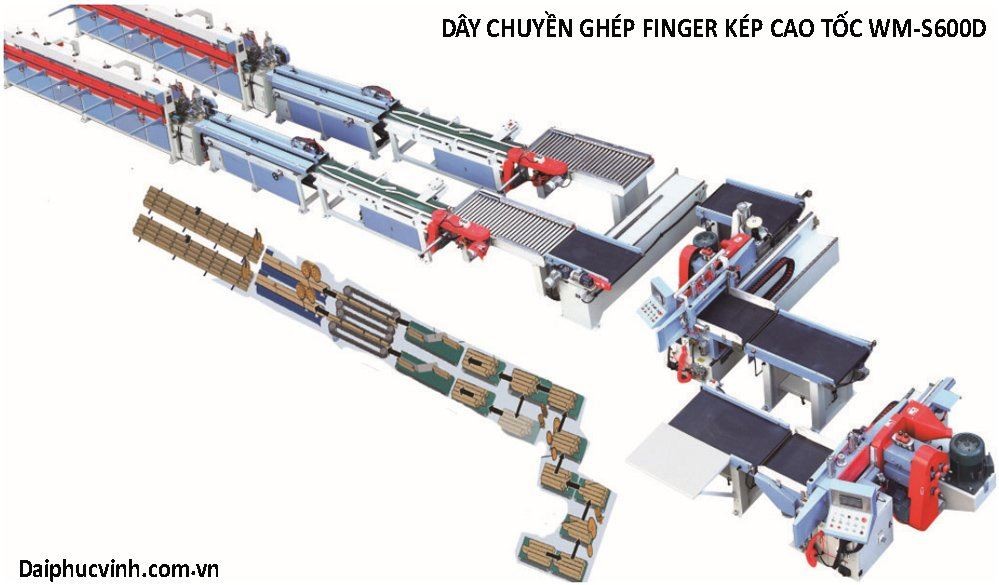

DÂY CHUYỀN GHÉP THANH CAO TỐC GHÉP DỌC KÉP WOODMASTER

* Đặc điểm nổi bật:

- Máy sử dụng hệ thống 2 ghép dọc kép năng suất tối đa
- Hệ thống băng tải nạp phôi cao tốc cho ghép dọc
- Hệ thống body khung sườn tải nặng thiết kế chạy tốc độ cao
- Hệ thống bạc trục sử dụng SKF
- Hệ thống ray trượt cao tốc: ABBA
- Hệ thống đưa phôi servor cao tốc

* Chi tiết thông số kỹ thuật:

1/ Băng tải vào phôi
- Kích thước: 600x850mm
- Công suất: 0.37kw

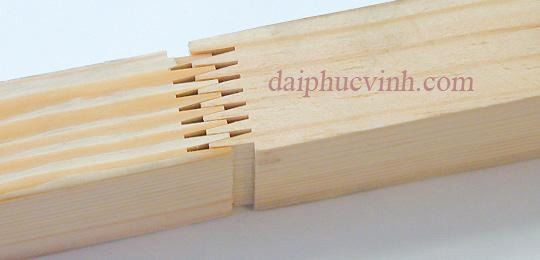

2/ Máy phay mộng finger 1
- Chiều rộng làm việc: 600mm
- Chiều cao làm việc: 150mm
- Tốc độ trục phay: 6,000v/ph
- Motor trục phay: 11kw
- Đường kính trục phay: 70mm
- Motor cắt: 5.5kw
- Motor servor: 1kw
- Trọng lượng máy: 2000kg
- Kích thước máy:  2380×1700×1400mm

3/ Băng tải trung gian
- Kích thước: 600x850mm
- Công suất: 0.37kw

4/ Máy phay mộng finger 2 + lăn keo
- Chiều rộng làm việc: 600mm
- Chiều cao làm việc: 150mm
- Tốc độ trục phay: 6,000v/ph
- Motor trục phay: 11kw
- Đường kính trục phay: 70mm
- Motor cắt: 5.5kw
- Motor servor: 1kw
- Trọng lượng máy: 2200kg
- Kích thước máy:  2380×1700×1400mm

5/ Băng tải đưa ngang tiếp phôi
- Kích thước: 3200×1670×1070mm
- Công suất motor: 0.75kw

6/ Băng tải con lăn x 2 bộ
- Kích thước: 2020×1660×1055mm
- Công suất motor: 2.25kw

7/ Băng tải gạt phôi nằm tự động x 2 bộ
- Kích thước: 3200×1670×1070mm
- Công suất motor: 0.75kw

8/ Hệ thống nạp phôi cao tốc bằng xích x2 bộ
- Kích thước: 3590×750×1210mmmm
- Chiều rộng làm việc: 30-150mm
- Chiều dày làm việc: 80mm
- Công suất: 3kw

9/ Máy ghép dọc tự động cao tốc x2 bộ
- Kích thước ghép tối đa: 6200x150x80mm
- Kích thước ghép tối thiểu: 2000x30x20mm
- Đường kính lưỡi cắt: 355mm
- Áp lực nén khí yêu cầu: 0.5-0.8Mpa
- Tổng công suất: 6.7kw

* CÁC THÔNG SỐ KỸ THUẬT CÓ THỂ ĐƯỢC ĐIỀU CHỈNH TRONG GIỚI HẠN CHO PHÉP ĐỂ PHÙ HỢP HƠN MÀ KHÔNG GÂY ẢNH HƯỞNG ĐẾN KẾT CẤU VÀ CHỨC NĂNG CỦA MÁY
