Máy bao gồm 4 đầu mô tơ hoạt động độc lập, có thể gắn dao cắt 6.,8mm hoặc gắn mũi khoan. Hệ thống điều khiển Syntec, Taiwan. Mô tơ servo, driver Syntec , Taiwan
Chi tiết sản phẩm
Máy CNC Nesting cắt khoan ván phiên bản nhỏ gọn
Máy CNC Nesting là gì ?
Trước tiên chúng tôi xin giải thích ký hiệu tên máy cụ thể như sau :

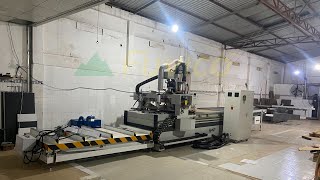

Ví dụ : Máy CNc Nesting 4 đầu " HT-R4F "
- HT : là viết tắt của tên hãng sản xuất - HOLZTEK
- R : là viết tắt của chử Router tương ứng với đầu dao router 6kW thay
- 4 : được hiểu là có đến 4 đầu hoạt động
- F : là viết tắt của Full Line là máy cnc nesting kết hợp hệ thống bàn nâng cấp phôi và bàn lùa phôi ra sau khi gia công
Đây là dòng máy gia công ván tự động với quy trình làm việc chuyên nghiệp từ thiết kế cho đến gia công. Đây là 1 giải pháp gia công ván tối ưu nhất hiện nay được đa số các xưởng sản xuất tin dùng.
Chức năng của máy cnc nesting 4 đầu HT-R4F
Máy có nhiệm vụ gia công ván như :
- Khoan chi tiết lỗ cam, chốt, vít, bản lề
- Cắt chia ván theo kích thước đã được lập trình
- Chạy rãnh trên bề mặt ván (rãnh hậu, ổ khóa)
Nhu cầu sử dụng máy CNC Nesting
- Hiện nay rất nhiều xưởng sản xuất nội thất sau một thời gian sản xuất ổn định, có nhu cầu thay thế công cụ cắt ván là cưa bàn trượt bằng máy CNC để ĐƯỜNG CẮT ĐẸP HƠN, TIẾT KIỆM NHÂN CÔNG và THỜI GIAN SẢN XUẤT
- Tuy nhiên chi phí đầu tư của 1 chuyền máy nesting cao, là rảo càn tiếp cận công nghệ và hiệu quả sản xuất tuyệt vời.
- Máy phục vụ tốt nhu cầu khoan cắt ván chuyên nghiệp, tiết kiệm được không gian, và phù hợp với những xưởng có diện tích nhỏ.
Cách thức hoạt động của máy cnc nesting
- Chúng tôi nhấn mạnh một lần nữa về tầm quan trọng của phần mềm Nesting bản quyền đi kèm theo máy
- Phần mềm cho phép thiết kế sản phẩm, xuất file NC để cắt ván, xuất file in tem nhãn…
- Máy cnc sẽ đảm nhận việc cắt và khoan lỗ trên bề mặt miếng ván.
Điểm nổi bật máy cnc nesting 4 đầu
- Máy bao gồm 4 đầu mô tơ hoạt động độc lập, có thể gắn dao cắt 6.,8mm hoặc gắn mũi khoan
- Công suất đầu Router : 6Kw x 4pcs
- Bộ điều khiển trung tâm : Syntec – Đài Loan
- Hệ thống driver , Servo : Syntec – Đài Loan
- Hệ thống bạc đạn, ray trượt : Đài Loan
- Hệ thống ben hơi, van hơi : Airtec – Đài Loan
- Linh kiện điện Schneider – Pháp
- Bơm chân không dạng khô Eurovac – Đài Loan ( ưu điểm : lực hút mạnh, ít ồn, tuổi thọ cao không cần đổ nước )
Thông tin hệ thống
1/ Hệ thống bàn nâng thuỷ lực tự động
2/ Máy cnc router 4 đầu tải nặng
3/ Băng tải cuốn phôi ra sau khi gia công
4/ Hệ thống máy tính điều khiển trung tâm
5/ Hệ thống hút chân không khô tải nặng 250CBM
Thông số kỹ thuật Máy cnc Nesting
Kích thước làm việc
1220x2440 mm
Hành trình Z
200mm
Tốc độ dịch chuyển trục
60m/ ph
Tốc độ cắt tối đa
20m/ phút
Motor trục router
6 Kw x 4 bộ
Tốc độ trục chính
18,000 v/ph
Motor hút chân không
7.5HP Eurovac 250CBM
Kích thước máy CNC
3700x2500x2550 mm
Kích thước bàn nâng thuỷ lực
2200x1200x500 mm
Kích thước băng tải
2900x1600x800 mm
Kích thước lắp đặt tổng thể
8500x2500x2550 mm
Họng hút bụi cho máy
150mm x 1
Tổng công suất
17.5kw
Áp lực khí yêu cầu
6 kg/m3
Phần mềm lập trình
Cung cấp phần mềm CAD/CAM miễn phí.
Xuất xứ
Holztek Trung Quốc
Chúng tôi là Máy chế biến gỗ Đại Phúc Vinh CNC cung cấp các giải pháp gia công ván với công nghệ mới nhất giúp giảm thiểu thời gian gia công và nhân công đáng kể. Hiện tại chúng tôi có các chi nhánh Showroom tại Hà Nội, Hồ Chí Minh, Bình Dương, Đồng Nai để thuận tiện cho việc tư vấn cũng như bảo dưỡng bảo trì. Xem thêm các sản phẩm khác tại : www.daiphucvinh.com.vn

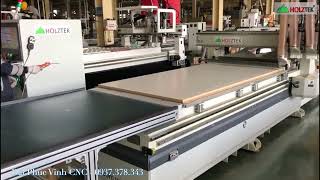

Video máy CNC Nesting 4 đầu
VIDEO VẬN HÀNH MÁY GIA CÔNG TRUNG TÂM CNC 2D, 2.5D, 3D , CNC NESTING
